Los mazos de cables son fundamentales en la maquinaria industrial, los dispositivos médicos y los sistemas de automoción. Estos haces organizados de cables aislados deben transmitir energía y señales de forma fiable. Sin embargo, incluso los fallos menores, como un cable agrietado o un conector suelto, pueden causar problemas importantes (dispositivos muertos, sensores erráticos o paradas imprevistas).
En la práctica, los fallos habituales de los arneses se clasifican en varias categorías clave: tensión ambiental y mecánica, cortocircuitos o circuitos abiertos, problemas con el conector o la terminación, y defectos de fabricación o montaje. La tabla siguiente resume estos tipos de fallos, sus causas típicas y sus síntomas.
| Categoría de fallo | Causas comunes | Síntomas típicos |
|---|---|---|
| Cortocircuito | Rotura del aislamiento, intrusión de humedad y roce de cables | Fusibles/sopladores disparados, cortocircuitos inesperados, sobrecalentamiento |
| Circuito abierto (cable roto) | Rotura de cables (fatiga por vibración, corte), contactos sueltos | Los dispositivos pierden alimentación o señal; los circuitos están inactivos. |
| Fallo de conector/pin | Corrosión/oxidación, pasadores sueltos/desalineados, prensado deficiente | Conexiones intermitentes, caídas de tensión, comportamiento errático |
| Daños en el aislamiento | Envejecimiento por calor, abrasión, ataque químico | Conductores expuestos, riesgo de cortocircuitos o chispas |
| Sobrecarga/sobrecalentamiento | Calibre de cable insuficiente, corriente excesiva | Aislamiento fundido, cables quemados, peligro de incendio |

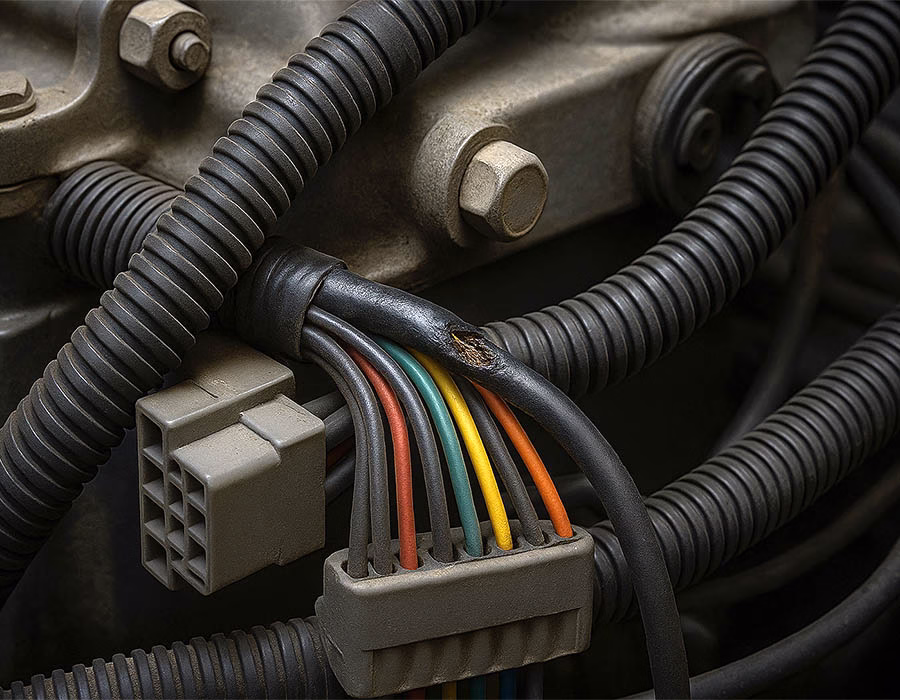

Estrés ambiental y mecánico
Las temperaturas extremas, la humedad, las vibraciones y la abrasión son los principales responsables. El calor o el frío extremos pueden hacer que el aislamiento se vuelva quebradizo o se desprenda, mientras que la exposición prolongada a los rayos UV, los productos químicos o el aceite puede degradar la cubierta. La humedad o la contaminación también favorecen la corrosión y los cortocircuitos. Con el tiempo, la vibración constante hace que los cables rocen entre sí o con los bastidores de los equipos, desgastando el aislamiento.
En las aplicaciones de automoción y maquinaria, los arneses sueltos pueden rozar con bordes afilados o piezas móviles, lo que puede acabar agrietando la cubierta o rompiendo los conductores. Incluso los roedores en entornos industriales o médicos pueden mordisquear el cableado y provocar aperturas o cortocircuitos repentinos.
Estas tensiones mecánicas se manifiestan a menudo como daños en el aislamiento o roturas de cables: un arnés puede presentar hilos de cobre expuestos o conductores rotos, con el riesgo de que se produzcan circuitos abiertos o cortocircuitos involuntarios (véanse las filas 2 y 4 de la tabla).
Cortocircuitos y circuitos abiertos
Los mazos de cables fallan sobre todo por cortocircuitos o circuitos abiertos. Un cortocircuito se produce cuando dos conductores se tocan inesperadamente (o uno toca tierra), provocando un flujo excesivo de corriente. A menudo se funden los fusibles o se activan los disyuntores. Los cortocircuitos suelen deberse a fallos de aislamiento (véase más arriba) o a la humedad, que crea vías conductoras no intencionadas. En la tabla anterior, los cortocircuitos están relacionados con la exposición y el roce.
Por el contrario, un circuito abierto significa una interrupción de la continuidad: no fluye corriente. Los circuitos abiertos se producen cuando se rompe un cable (por fatiga o doblado) o se afloja un conector. Los síntomas incluyen dispositivos sin corriente o señales «muertas». Por ejemplo, la rotura de un cable de un sensor de automoción puede apagar un subsistema del motor.
En los dispositivos médicos, incluso una sola apertura puede desactivar alarmas de seguridad o funciones vitales. Como señalan los expertos en arneses, los defectos de fabricación (como un mal engarce o un material deficiente) suelen provocar circuitos abiertos o conexiones intermitentes. Las pruebas e inspecciones rutinarias de continuidad pueden detectar estos problemas antes de su despliegue.
Conectores y terminaciones
Los conectores y las terminaciones son otro punto débil. Una clavija mal asentada o un terminal mal crimpado pueden crear una alta resistencia o un contacto intermitente. Los fallos más comunes son los contactos corroídos, las clavijas dobladas o faltantes y los conectores sueltos que vibran. Por ejemplo, en el cableado de automoción, la clavija del arnés puede sufrir oxidación o deformación de los terminales, lo que provoca un contacto deficiente que puede interrumpir las señales del motor. Del mismo modo, un prensado incorrecto puede cortar los hilos o dejar al descubierto cobre sobrante.
En resumen, aunque los cables estén en buen estado, un conector defectuoso puede romper el circuito. Las señales de advertencia son indicadores que parpadean, lecturas intermitentes de los sensores o sistemas que fallan con las vibraciones o el movimiento. Garantizar terminales de alta calidad y conectores seguros y bien alineados es crucial para evitar este tipo de fallos.
Defectos de fabricación y montaje
Más allá de las tensiones operativas, algunos fallos de los arneses se originan durante el proceso de diseño o fabricación.
- Los errores de diseño, como cables demasiado pequeños, pueden provocar sobrecalentamiento o caídas de tensión. Si un mazo de cables no está diseñado para soportar el amperaje necesario, puede calentar su aislamiento bajo carga. Como señala iConn Systems, equivocarse en el calibre de los cables o medir mal las longitudes «puede crear rápidamente problemas, como sobrecalentamiento, ajuste o alineación incorrectos».
- También son frecuentes los errores de montaje, como el cableado incorrecto (intercambio de circuitos), los engarces o las soldaduras sueltas, y los haces enredados o doblados, que invitan al fracaso. Un técnico que engarce en exceso puede cortar los hilos, y uno que engarce en defecto puede dejar terminaciones débiles. Incluso los diseños de mazos más complejos pueden hacer fracasar a las máquinas automáticas si la configuración es incorrecta.
- Por último, los materiales deficientes pueden sabotear un arnés: las aleaciones de cobre baratas, un aislamiento deficiente o un sobremoldeado inadecuado permiten que el calor, las vibraciones y los contaminantes causen estragos.
En la práctica, los fabricantes descubren que casi todos los fallos de los arneses se deben a un defecto de diseño o fabricación.
Mitigación y consejos de diseño
- La prevención de fallos en los arneses empieza por el diseño y el control de calidad.
- El uso de cables de calibre adecuado y aislamiento de alta calidad evita el sobrecalentamiento y el envejecimiento.
- Los ingenieros deben alejar los arneses de las fuentes de calor y los componentes afilados, añadiendo alivio de tensión donde sea necesario.
- Unas herramientas y plantillas de crimpado robustas, combinadas con pruebas de tracción automatizadas, garantizan que los conectores estén bien sujetos antes de la instalación.
- Las juntas ambientales (sobremoldeados o fundas) pueden mantener la humedad y la suciedad fuera de los conectores en condiciones adversas.
- Las inspecciones rutinarias -en busca de grietas en el aislamiento o corrosión verde- y las pruebas eléctricas (continuidad, resistencia) detectan los fallos a tiempo.
En resumen, la atención al detalle en los materiales, el montaje y la disposición reduce drásticamente los fallos del hardware. La tabla anterior muestra cómo cada fallo tiene unos desencadenantes y síntomas específicos que orientan las comprobaciones.
Conclusión
Los fallos en los mazos de cables son muy frecuentes pero bien conocidos. Tanto en la maquinaria industrial como en los equipos médicos y los vehículos se repiten las mismas causas básicas: cables agrietados o desgastados por el calor y el movimiento, cortocircuitos causados por la humedad o el roce, conectores que pierden el contacto y cualquier error de montaje o material. Para solucionar estos problemas se requiere un diseño sistemático, componentes de alta calidad y una instalación cuidadosa.
Los fabricantes con capacidad interna, como los fabricantes de cables a medida, pueden aplicar estas mejores prácticas con eficacia. Por ejemplo, la ingeniería y producción internas de Romtronic garantizan que cada arnés se construya y pruebe según las especificaciones, lo que reduce el riesgo de estos fallos comunes. Siguiendo estrictos controles de proceso y revisiones de diseño, los ingenieros pueden minimizar el tiempo de inactividad y garantizar que los mazos de cables sigan siendo fiables durante toda su vida útil.
