Cuando se trata de transmisión de datos a alta velocidad, probablemente se haya encontrado con cables de señalización diferencial de baja tensión (LVDS). Estos cables son cruciales en aplicaciones que requieren una transferencia de datos rápida y fiable, como las pantallas LCD, los sistemas de automoción y los dispositivos médicos. Pero he aquí la gran pregunta: ¿Son todos los cables LVDS iguales?
La respuesta es no: los cables LVDS pueden variar bastante, y entender estas diferencias es clave para obtener el mejor rendimiento para sus necesidades específicas. Veamos en qué se diferencian.
¿En qué se diferencian los cables LVDS?
Los cables LVDS están diseñados para transmitir datos mediante señalización diferencial. Esto significa que transportan dos señales opuestas entre sí, lo que ayuda a reducir las interferencias y mejorar la integridad de la señal en largas distancias. Aunque muchos cables LVDS pueden parecer similares a primera vista, las sutiles diferencias en su diseño y especificaciones pueden tener un gran impacto en su rendimiento.
Estos son algunos de los factores más importantes que diferencian un cable LVDS de otro:
1. Integridad de la señal y propiedades eléctricas
La función principal de un cable LVDS es mantener la integridad de la señal que transporta. Incluso pequeñas variaciones en la impedancia, capacitancia y resistencia pueden causar distorsión de la señal, lo que puede provocar errores o pérdida de datos.
- Desajuste de impedancia: Los sistemas LVDS suelen requerir una impedancia controlada de 100 ohmios. Si el cable se desvía de este valor, pueden producirse reflexiones de señal y un rendimiento deficiente.
- Relación de torsión: El número de torsiones por pulgada en los pares de hilos del cable afecta a la capacidad de éste para anular el ruido. Los cables de mayor calidad utilizan torsiones más apretadas y uniformes para minimizar problemas como la diafonía.
Los cables baratos pueden omitir estas optimizaciones, lo que puede provocar problemas de compatibilidad o reducir la fiabilidad en aplicaciones sensibles.
2. Blindaje y protección EMI
Los cables LVDS se utilizan a menudo en entornos en los que las interferencias electromagnéticas (EMI) son un problema, como en entornos industriales o de automoción. Los cables de alta calidad vienen con un apantallamiento adicional, como láminas o capas de metal trenzado, para proteger contra el ruido externo. Los cables más baratos, en cambio, pueden no ofrecer el mismo nivel de protección, dejando la señal más vulnerable a la corrupción.
Si trabajas en un entorno con mucho ruido, es fundamental elegir cables con un apantallamiento sólido para garantizar la claridad de la señal.
3. Longitud del cable y velocidad de transmisión de datos
No todos los cables LVDS están diseñados para manejar las mismas velocidades de datos o distancias. Los cables más largos pueden causar la degradación de la señal debido a la atenuación, lo que significa que cuanto más lejos tiene que viajar la señal, más se debilita.
- Un cable corto (por ejemplo, de 1 metro) puede manejar fácilmente velocidades de datos de 3 Gbps.
- Un cable más largo (5 metros) puede tener problemas con la misma velocidad a menos que esté hecho con conductores más gruesos o mejores materiales.
Los fabricantes suelen clasificar los cables por longitudes y velocidades máximas, por lo que es importante elegir uno que se ajuste a los requisitos de su aplicación. Utilizar un cable por encima de su capacidad nominal puede provocar una degradación o pérdida de señal.
4. Tipos de conectores y compatibilidad
Los conectores de un cable LVDS también pueden variar. Algunos pueden tener conectores estándar como FFC o FPC, mientras que otros están diseñados a medida para hardware específico. Un tipo de conector incorrecto puede provocar conexiones deficientes o problemas de rendimiento.
También es importante tener en cuenta que la calidad del conector desempeña un papel importante en la fiabilidad general. Los contactos chapados en oro, por ejemplo, ofrecen mayor conductividad y durabilidad que las alternativas más baratas, lo que garantiza una conexión más estable.
5. Requisitos específicos de la aplicación
El cable LVDS adecuado para su proyecto dependerá en gran medida del entorno y de los requisitos específicos de la aplicación:
- Automoción: Estos cables deben soportar temperaturas extremas, vibraciones y humedad.
- Dispositivos médicos: Estos cables deben cumplir estrictas normas EMI para garantizar un rendimiento seguro y preciso.
- Electrónica de consumo: Aquí, los cables finos y flexibles son importantes, especialmente cuando se trata de espacios reducidos.
Utilizar un cable diseñado para un entorno distinto podría provocar problemas de rendimiento o incluso fallos del sistema.
¿Por qué es importante?
Elegir el cable LVDS incorrecto para su aplicación puede dar lugar a:
- Pantallas parpadeantes o distorsionadas en sistemas de vídeo.
- Errores de datos que afectan a operaciones críticas en sectores como el sanitario o el aeroespacial.
- Aumento de los costes de mantenimiento debido a fallos frecuentes del sistema.
Aunque puede resultar tentador optar por cables genéricos más baratos, el coste a largo plazo puede compensar el ahorro debido al mayor riesgo de problemas de fiabilidad.
Cómo elegir el cable LVDS adecuado
Estos son algunos consejos que le ayudarán a elegir el mejor cable LVDS para sus necesidades:
- Cumpla las especificaciones: Asegúrese de que la impedancia, la velocidad de transmisión de datos y el apantallamiento del cable se ajustan a los requisitos de su sistema.
- Priorice la calidad: Busque cables de fabricantes reputados, aunque cuesten un poco más por adelantado.
- Tenga en cuenta el entorno: ¿Estará el cable expuesto a temperaturas extremas, humedad o estrés físico? Asegúrese de que está a la altura.
- Pruebe primero: si es posible, pruebe el cable en condiciones reales antes de ampliar la configuración.
Reflexiones finales
¿Son todos los cables LVDS iguales? No. Hay varias diferencias importantes que hay que tener en cuenta a la hora de elegir un cable LVDS, desde las propiedades eléctricas y la velocidad de transmisión de datos hasta el apantallamiento y los tipos de conector. Acertar en estos detalles es esencial para garantizar un rendimiento y una fiabilidad óptimos.
En caso de duda, compruebe siempre las especificaciones y tenga en cuenta el entorno en el que se utilizará el cable. Elegir el cable adecuado le ahorrará tiempo, dinero y frustraciones a largo plazo.
¿Tiene alguna pregunta sobre los cables LVDS? No dude en ponerse en contacto con nosotros de las siguientes formas, ¡estaremos encantados de ayudarle!
Más información

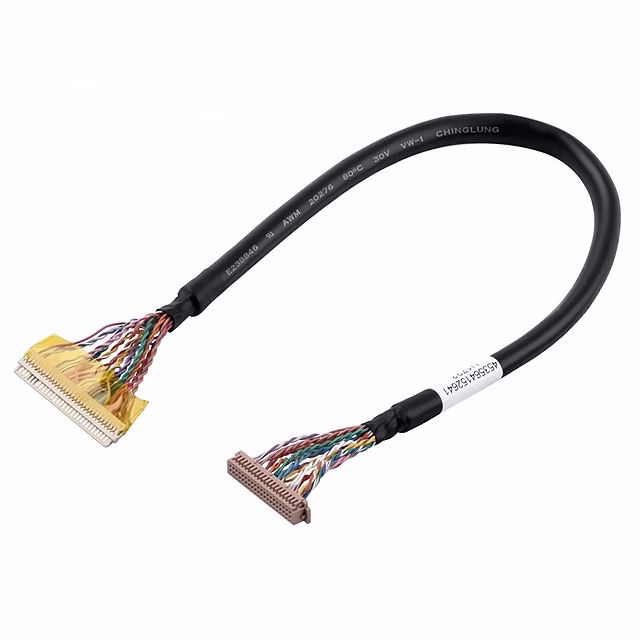

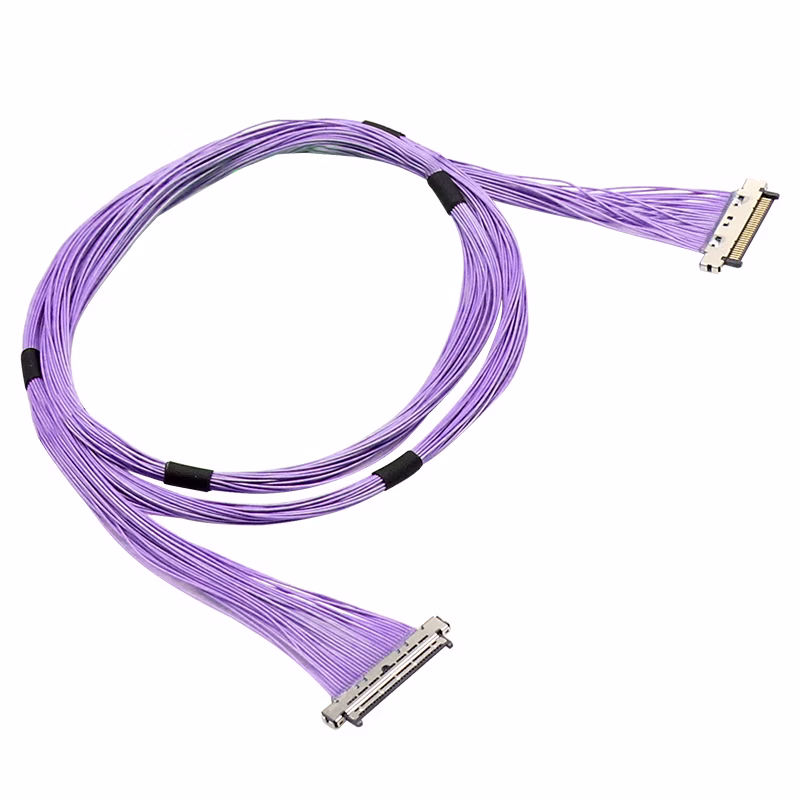

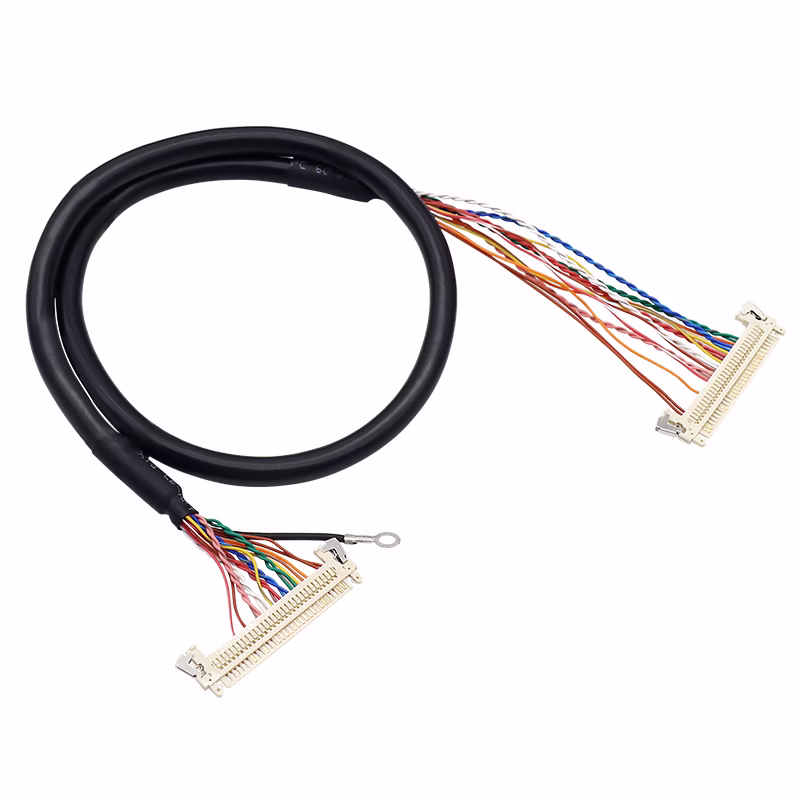

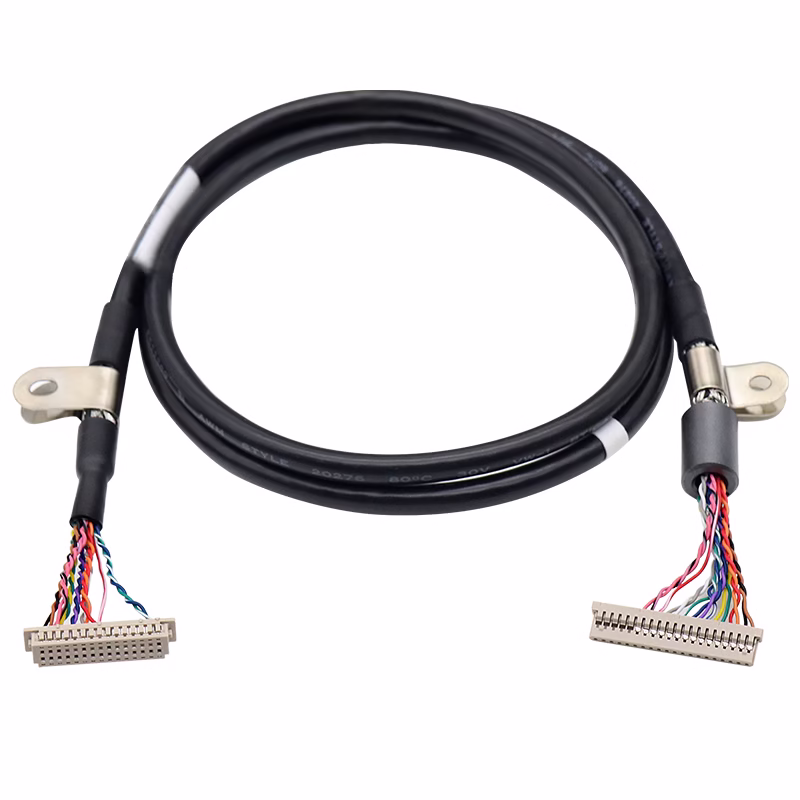

A continuación se muestran nuestros cables LVDS personalizados para diferentes aplicaciones de clientes:
